产品

万向节联轴器系列

GF22系列

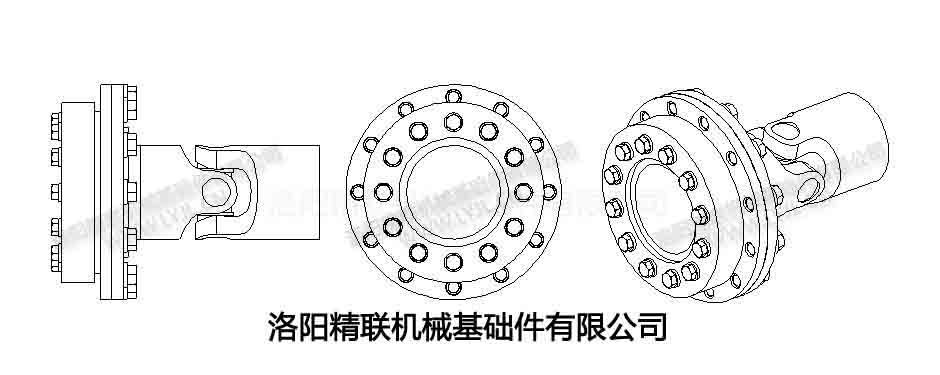

万向节联轴器

产品概述
详细参数
文档下载

产品简介

• GF22系列用于传输大的转矩.

适用场景

轴的直径从65mm到220mm，可传输的转矩从7KNM到229KNM.

外形尺寸

GF22型

GF22系列	参数		锁紧螺栓		基本参数							法兰螺栓
型号	dw	Mt	规格	拧紧力矩	D	I	L	a	b	c	t	规格	拧紧力矩	数量
Type	mm	Nm		Nm	mm	mm	mm	mm	mm	mm	mm		Nm	No.
GF 180-22	65	7,000	M14	160	170	43	68	180	155.5	110	2.5	M14-40	160	8
	75	10,000
	85	15,000
GF 225-22	80	12,000	M16	240	197	53	86	225	196	140	4	M16-40	240	8
	90	17,000
	100	24,000
GF 250-22	90	18,000	M16	240	215	56	90	250	218	140	5	M18-40	340	8
	100	25,000
	110	33,000
GF 285-22	90	20,000	M20	470	230	62	100	285	245	175	5	M20-40	470	8
	110	34,000
	120	43,000
GF 315-22	110	37,000	M24	820	290	73	114	315	280	175	5	M22-50	640	8
	130	58,000
	140	71,000
GF 350-22	130	52,000	M24	820	340	91	136	350	310	220	7	M22-55	640	10
	160	91,000
	180	124,000
GF 390-22	160	95,000	M24	820	370	104	152	390	345	250	7	M24-60	820	10
	180	131,000
	200	172,000
GF 435-22	180	136,000	M27	1,210	405	115	173	435	385	280	8	M27-70	1,210	10
	200	179,000
	220	229,000
