首页 > 产品展示

产品展示

产品

万向节联轴器系列

GF23系列

万向节联轴器

产品概述
详细参数
文档下载

产品简介

适用场景

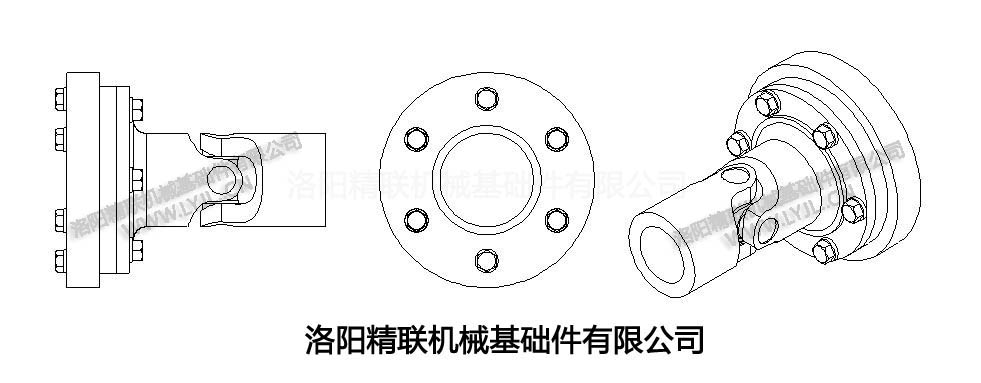

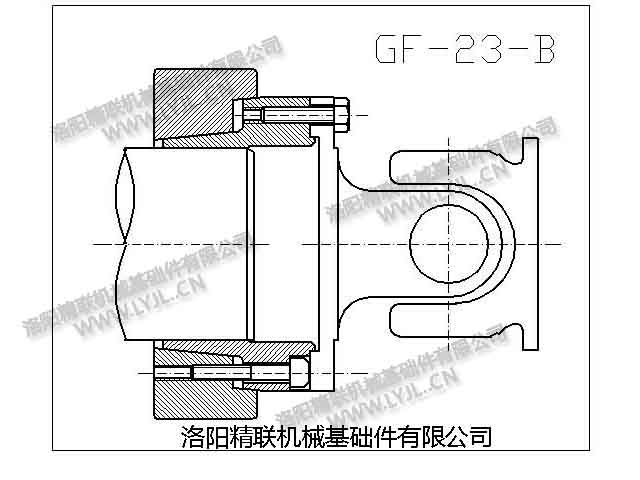

外形尺寸

GF23型

GF23系列	系列		锁紧螺栓		基本参数							法兰螺栓
型号	dw	Mt	规格	拧紧力矩	D	I	L	a	b	c	t	规格	拧紧力矩	数量
Type	mm	Nm		Nm	mm	mm	mm	mm	mm	mm	mm		Nm	No.
GF 180-23	90	13,000	M14	160	215	42	72	180	155.5	110	2.5	M14-30	160	8
	110	23,000
	120	29,000
GF 225-23	110	26,000	M16	240	263	50	87	225	196	140	4	M16-40	240	8
	130	41,000
	150	60,000
GF 250-23	120	35,000	M16	240	300	61	97	250	218	140	5	M18-40	340	8
	150	65,000
	170	90,000
GF 285-23	130	56,000	M20	470	320	71	114	285	245	175	5	M20-40	470	8
	160	94,000
	180	127,000
GF 315-23	150	81,000	M24	820	370	88	134	315	280	175	5	M22-50	640	8
	180	131,000
	200	171,000
GF 350-23	190	147,000	M24	820	430	103	153	350	310	220	7	M22-55	640	10
	220	213,000
	240	265,000
GF 390-23	210	213,000	M24	820	460	123	175	390	345	250	7	M24-60	820	10
	240	298,000
	260	363,000
GF 435-23	230	262,000	M27	1,210	520	128	192	435	385	280	8	M27-70	1,210	10
	260	356,000
	300	507,000
