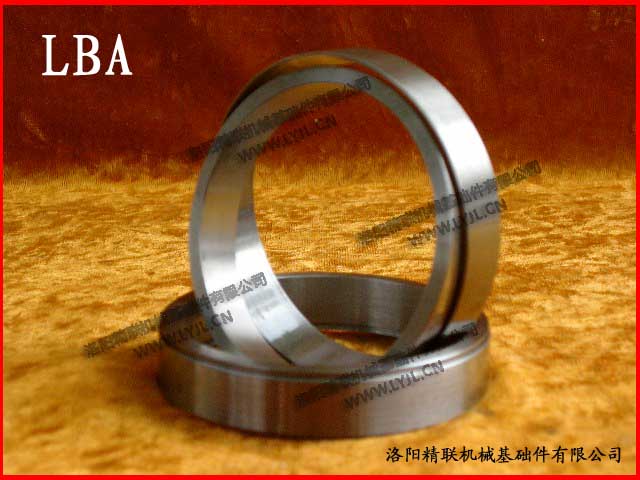

- 产品简介
- • 使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。胀套安装时无须加热，冷却或加压设备，只需将螺栓按要求的力矩拧紧即可。且调整方便，可以将轮毂在轴上方便地调整到所需位置。胀套也可用来联结焊接性差的零件。
- • 胀套的使用寿命长，强度高。胀套依靠摩擦传动，对被联结件没有键槽削弱，也无相对运动，工作中不会产生磨损。
- • 胀套在超载时，将失去联结作用，可以保护设备不受损害。
- • 胀套联结可以承受多重负荷，其结构可以做成多种样式。根据安装负荷大小，还可以多个胀套串联使用。
- • 胀套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆。胀紧时，接触面紧密贴合不易锈蚀，也便于拆开。
- 适用场景
轴的直径从100mm-600mm,可传输的转矩从11KNM-903KNM。

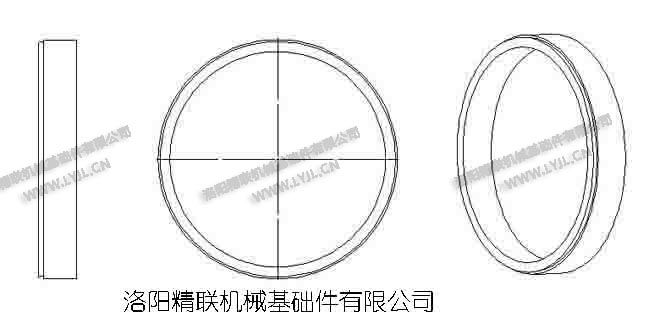

外形尺寸

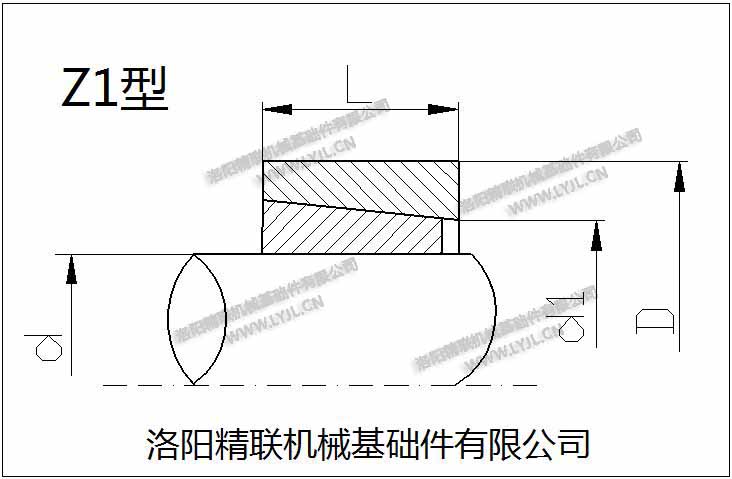

Z1 |
基本尺寸 |
扭矩 |
|
规格 |
dimensions |
Mt |
|
d D |
l |
L |
(pax=0) |
mm |
mm |
Nm |
|
20×25 |
5.3 |
6.3 |
40 |
22×26 |
5.3 |
6.3 |
50 |
25×30 |
5.3 |
6.3 |
60 |
28×32 |
5.3 |
6.3 |
80 |
30×35 |
5.3 |
6.3 |
90 |
32×36 |
5.3 |
6.3 |
100 |
35×40 |
6 |
7 |
150 |
40×45 |
6.6 |
8 |
300 |
45×52 |
8.6 |
10 |
330 |
50×57 |
8.6 |
10 |
400 |
55×62 |
8.6 |
10 |
490 |
60×68 |
10.4 |
12 |
700 |
65×73 |
10.4 |
12 |
830 |
70×79 |
12.2 |
14 |
1120 |
75×84 |
12.2 |
14 |
1290 |
80×91 |
15 |
17 |
1810 |
85×96 |
15 |
17 |
2040 |
90×101 |
15 |
17 |
2290 |
95×106 |
15 |
17 |
2550 |
100×114 |
18.7 |
21 |
3500 |
105×119 |
18.7 |
21 |
3820 |
110×124 |
18.7 |
21 |
4250 |
120×134 |
18.7 |
21 |
5050 |
125×139 |
18.7 |
21 |
5750 |
130×148 |
25.3 |
28 |
8050 |
140×158 |
25.3 |
28 |
9350 |
150×168 |
25.3 |
28 |
10700 |
160×178 |
25.3 |
28 |
12200 |
170×191 |
30 |
33 |
16300 |
180×201 |
30 |
33 |
18300 |
190×211 |
30 |
33 |
20400 |
200×224 |
34.8 |
38 |
26200 |
210×234 |
34.8 |
38 |
28900 |
220×244 |
34.8 |
38 |
37700 |
240×267 |
39.5 |
42 |
43000 |
250×280 |
44 |
48 |
52000 |
260×290 |
44 |
48 |
56500 |
280×313 |
49 |
53 |
72500 |
300×333 |
49 |
53 |
83000 |
320×360 |
59 |
65 |
114000 |
340×380 |
59 |
65 |
128500 |
360×400 |
59 |
65 |
144000 |
380×420 |
59 |
65 |
160500 |
400×440 |
59 |
65 |
178000 |
420×460 |
59 |
65 |
196000 |
450×490 |
59 |
65 |
224500 |
480×520 |
59 |
65 |
256000 |
500×540 |
59 |
65 |
278000 |
