- 产品简介

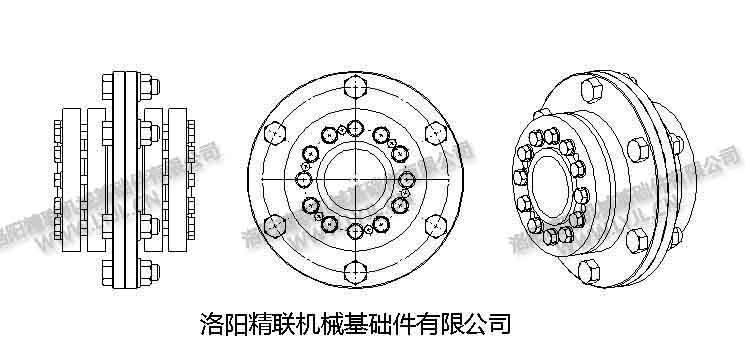

- • FK型法兰联轴器，因锁紧盘为独立锁紧系统，此型适用于受弯矩负载。轴径小于 160mm，配合为H7/h6，轴径大于160mm时，配合为H7/g6。安装、拆卸同锁紧盘FK型法兰联轴器也可用HSD型锁紧盘。
- 适用场景
轴的直径从70mm到300mm，可传输的转矩从6KNM到595KNM.
- 外形尺寸
-
联轴器FK |
轴径 |
额定扭矩 |
锁紧盘 |
拧紧力矩 |
基本尺寸 |
法兰螺栓 |
拧紧力矩 |
|||
型号 |
dw |
Mt(Pax=0) |
Shrink |
Ma |
N |
b |
L |
f |
Flange |
Maf1 |
Type |
mm |
Nm |
disk |
Nm |
mm |
mm |
mm |
mm |
bolts |
Nm |
FK240-80 |
70 |
6,000 |
100-72 |
29 |
240 |
206 |
136 |
24 |
6×M16 |
210 |
80 |
9,000 |
|||||||||
FK300-90 |
85 |
11,000 |
125-72 |
58 |
300 |
260 |
160 |
24 |
6×M20 |
420 |
95 |
15,000 |
|||||||||
FK340-100 |
100 |
17,600 |
140-71 |
100 |
340 |
280 |
190 |
24 |
5×M24 |
720 |
110 |
22,600 |
|||||||||
FK400-120 |
115 |
31,000 |
165-71 |
240 |
400 |
350 |
228 |
30 |
8×M24 |
720 |
125 |
39,000 |
|||||||||
FK400-130 |
130 |
44,000 |
175-71 |
240 |
400 |
350 |
228 |
30 |
8×M24 |
720 |
140 |
52,000 |
|||||||||
FK470-150 |
145 |
72,000 |
200-71 |
240 |
470 |
416 |
278 |
36 |
10×M30 |
1450 |
160 |
90,000 |
|||||||||
FK560-180 |
170 |
120,000 |
240-71 |
470 |
560 |
496 |
322 |
36 |
16×M30 |
1450 |
190 |
156,000 |
|||||||||
FK560-190 |
200 |
184,000 |
260-71 |
470 |
560 |
496 |
368 |
36 |
16×M30 |
1450 |
210 |
204,000 |
|||||||||
FK590-220 |
220 |
245,000 |
280-71 |
470 |
590 |
526 |
392 |
40 |
18×M30 |
1450 |
230 |
273,000 |
|||||||||
FK630-240 |
235 |
277,000 |
300-71 |
470 |
630 |
550 |
408 |
40 |
18×M30 |
1450 |
240 |
293,000 |
|||||||||
FK710-260 |
250 |
394,000 |
340-71 |
470 |
710 |
656 |
450 |
40 |
24×M30 |
1450 |
270 |
466,000 |
|||||||||
FK710-280 |
280 |
507,000 |
360-71 |
470 |
710 |
656 |
450 |
40 |
24×M30 |
1450 |
300 |
595,000 |
|||||||||
